Pomiaru gwintu suwmiarką nie można wprost przeliczać na rozmiar gwintu. Każdy rozmiar gwintu jest oznaczony numerem, który ma niewiele wspólnego z faktycznym rozmiarem gwintu. Ta rozbieżność wynika ze zmian w praktykach przemysłowych normalizacji gwintów rurowych.
W przypadku tego samego gwintu, na przykład 1/2 cala w systemie BSP, rzeczywisty rozmiar gwintu wewnętrznego i zewnętrznego jest różny ( zewnętrzny 20,5 - 20,9mm, a wewnętrzny 18,6 - 19,0mm) Gwinty przecież muszą się zazębiać.
Jak widać rzeczywisty wymiar gwintu pół calowego ma niewiele wspólnego prostym przeliczeniem 25,4mm/2=12,7mm.

By prawidłowo (wstępnie) ustalić rozmiar gwintu, należy posłużyć się tabelą. która dostępna jest tutaj:
https://agroweze.pl/blog/tabela-identyfikacji-gwintow

Dla gwintów metrycznych skok określa się jako odległość wierzchołków, a dla gwintów calowych jako liczbę zwojów na cal długości gwintu (liczba po myślniku w tabeli w kolumnach BSP,UNF, NPTF)

Nasza tabela umożliwia wstępną identyfikację gwintów:

BSP - brytyjski system Withwortha, najczęściej stosowany w europie np w instalatorstwie sanitarnym
UNF - system amerykański zunifikowany
NPT- system rurowy Briggsa.

Pewność że gwint będzie pasował najłatwiej można uzyskać skręcając elementy ze sobą i w tym celu zapraszam do naszej siedziby w Lublinie przy Turystycznej 38.

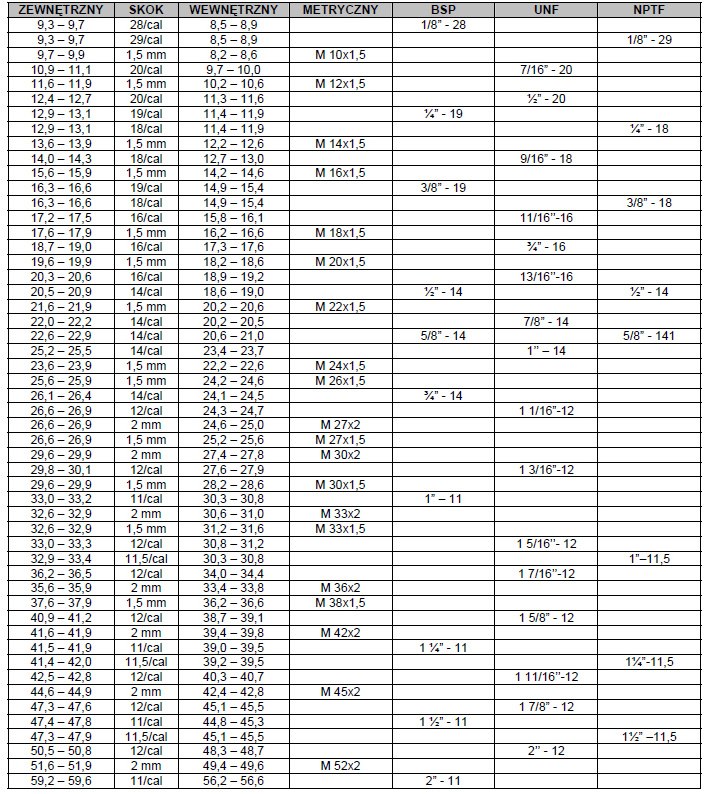

Poniższa tebela umożliwia wstępną identyfikację gwintu na podstawie      pomiaru jego zewnętrznej lub wewnętrznej średnicy

gwinty
