• Blok filtroreduktor + naolejacz 1/4" ECONOMY

Symbol: ZFZRL/MINI/14

Blok przygotowania powietrza

165.00
szt. Do przechowalni
Wysyłka w ciągu 5 dni
Cena przesyłki 35
Odbiór osobisty w sklepie 0
Wysyłka 25
Wysyłka za pobraniem 35
Rury 2m 35
Rury 5 metrów 250
Dostępność Mało
Waga 0.15 kg

Zamówienie tel. 721-947-822 8:00-17:00

Zostaw telefon

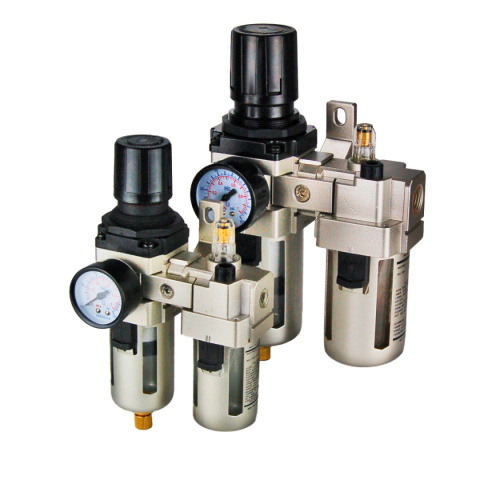

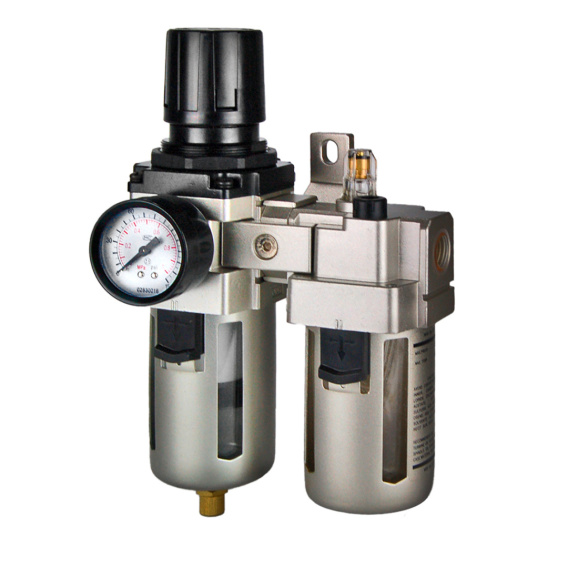

Zespół przygotowania powietrza złożony z reduktora, filtra (odwadniacza) oraz naolejacza (smarownicy).

Korpus rozmiaru MINI  z gwintami przyłączeniowymi 1/4"

Zespoły przygotowania powietrza serii Economy są precyzyjną i niedrogą alternatywą dla rozwiązań stosowanych w wysoko obciążonych, pneumatycznych instalacjach przemysłowych.

Seria Economy została zaprojektowana z myślą o zakładach usługowych, warsztatach i lakierniach, ale doskonały stosunek ceny do jakości umożliwił jej stosowanie także przez hobbystów i majsterkowiczów.

Instalacja

  • Podczas instalacji należy zwróć uwagę na kierunek przepływu powietrza.

  • Urządzenie musi zostać zainstalowane w pozycji pionowej

  • Natężenie przepływu zmniejszy się o około 10% w przypadku podłączenia mniejszą rurą

  • Natężenie przepływu zmniejszy się o około 7% na każdy kolejny zwiększony poziom filtracji

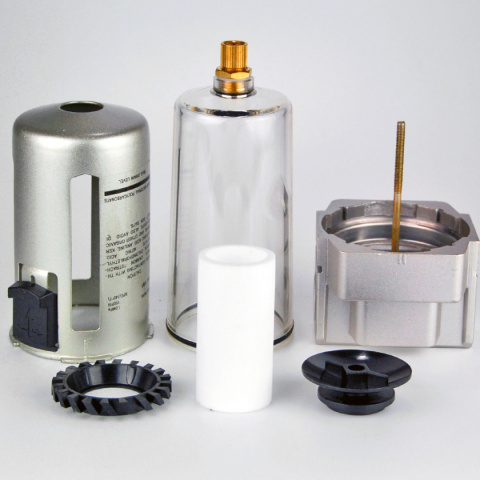

  • W przypadku elementów z osłoną należy pamiętać o zamocowaniu osłony przed użyciem urządzenia.

  • W przypadku reduktora należy najpierw ustawić pokrętło regulacyjne w pozycji zero, następnie wkręcić złączkę , sprawdzić szczelność i wyregulować ciśnienie pokrętłem .

  • Manometr można umieścić z drugiej strony korpusu, w miejscu w którym znajduje się zaślepka. Wyjętą zaślepkę należy wkręcić w otwór po manometrze.

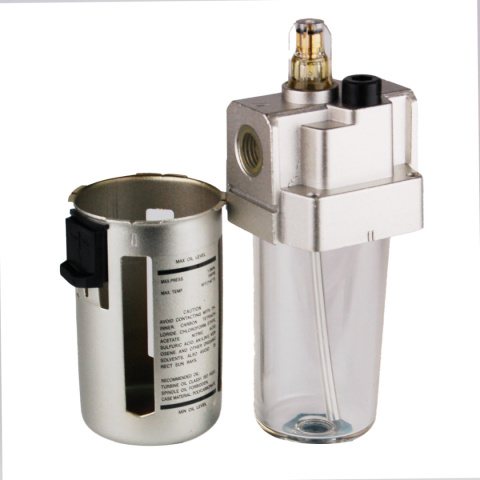

  • W przypadku smarownicy (naolejacza) by wyregulować ilość rozpylanego oleju należy ustawić pokrętło iglicy w pozycji zero a następnie wyregulować.

  • W przypadku podłączania do układu wykonanego z rur metalowych przed instalacją należy oczyść rury z opiłków, kurzu i olejowych zabrudzeń.

Parametry techniczne

  • Maksymalne ciśnienie gwarantowane – 1,5 MPa

  • Maksymalne ciśnienie robocze – 1,0 MPa

  • Temperatura przepływającego powietrza - od 0°C do 60°C

  • Temperatura otoczenia - od 0°C do 60°C

  • Filtracja - 5µm

  • Zalecany olej – ISO VG32

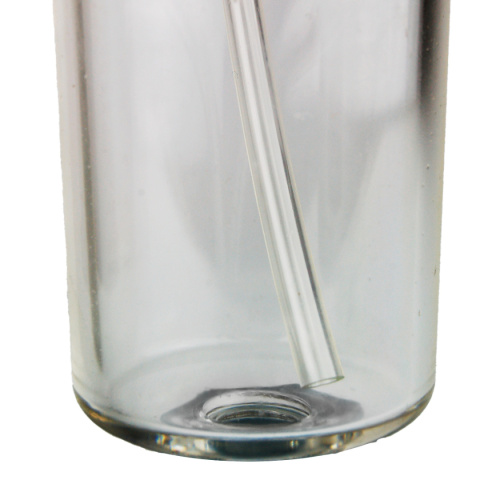

  • Materiał kielicha - poliwęglan (PC)

  • Zakres ciśnień - od 0,05 MPa do 0,85 MPa

  • Typ zaworu - zawór nadmiarowy

Dane producenta

PHPU "SEMEX" Spółka Jawna Fertacz, Huszno
ul. Jagiellońska 101/105
42-202 Częstochowa
Poland

(34) 39-06-700
