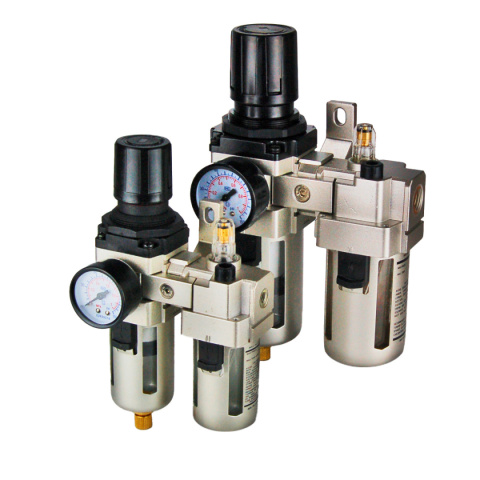

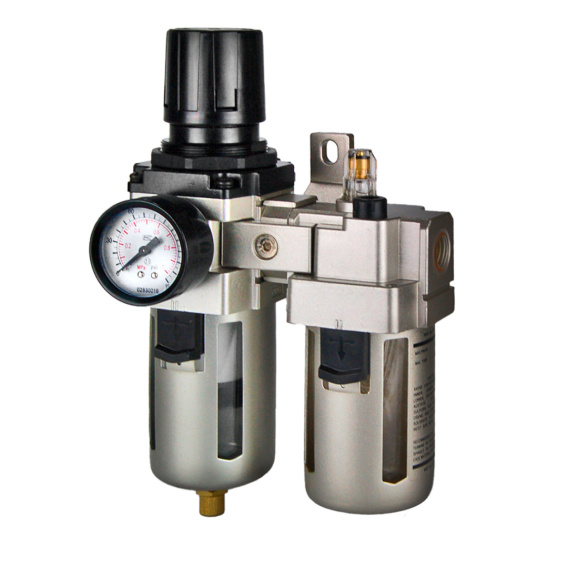

Blok filtroreduktor + naolejacz 1/2" ECONOMY

Zespół przygotowania powietrza złożony z reduktora, filtra (odwadniacza) oraz naolejacza (smarownicy).

Korpus rozmiaru MIDI  z gwintami przyłączeniowymi 1/2"

Zespoły przygotowania powietrza serii Economy są precyzyjną i niedrogą alternatywą dla rozwiązań stosowanych w wysoko obciążonych, pneumatycznych instalacjach przemysłowych.

Seria Economy została zaprojektowana z myślą o zakładach usługowych, warsztatach i lakierniach, ale doskonały stosunek ceny do jakości umożliwił jej stosowanie także przez hobbystów i majsterkowiczów.

Instalacja

• Podczas instalacji należy zwróć uwagę na kierunek przepływu powietrza.

• Urządzenie musi zostać zainstalowane w pozycji pionowej

• Natężenie przepływu zmniejszy się o około 10% w przypadku podłączenia mniejszą rurą

• Natężenie przepływu zmniejszy się o około 7% na każdy kolejny zwiększony poziom filtracji

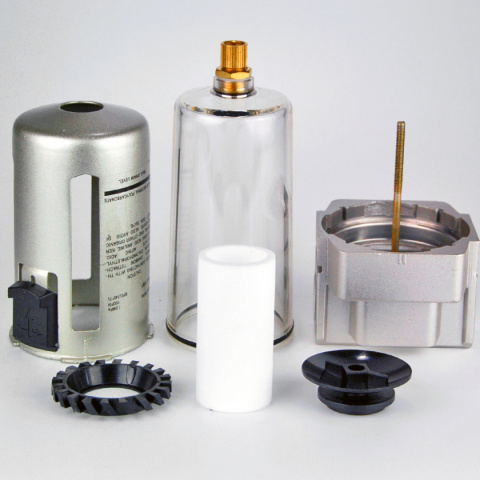

• W przypadku elementów z osłoną należy pamiętać o zamocowaniu osłony przed użyciem urządzenia.

• W przypadku reduktora należy najpierw ustawić pokrętło regulacyjne w pozycji zero, następnie wkręcić złączkę , sprawdzić szczelność i wyregulować ciśnienie pokrętłem .

• Manometr można umieścić z drugiej strony korpusu, w miejscu w którym znajduje się zaślepka. Wyjętą zaślepkę należy wkręcić w otwór po manometrze.

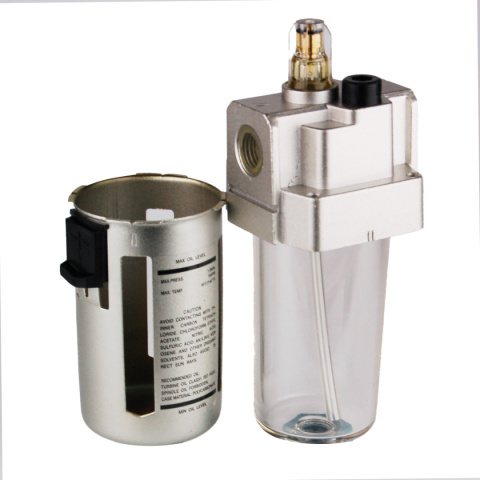

• W przypadku smarownicy (naolejacza) by wyregulować ilość rozpylanego oleju należy ustawić pokrętło iglicy w pozycji zero a następnie wyregulować.

• W przypadku podłączania do układu wykonanego z rur metalowych przed instalacją należy oczyść rury z opiłków, kurzu i olejowych zabrudzeń.

Parametry techniczne

• Maksymalne ciśnienie gwarantowane – 1,5 MPa

• Maksymalne ciśnienie robocze – 1,0 MPa

• Temperatura przepływającego powietrza - od 0°C do 60°C

• Temperatura otoczenia - od 0°C do 60°C

• Filtracja - 5µm

• Zalecany olej – ISO VG32

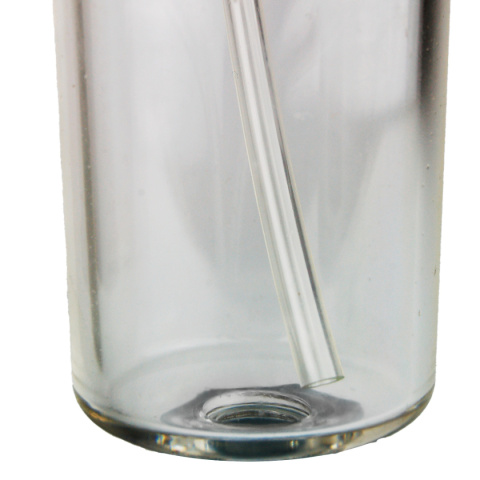

• Materiał kielicha - poliwęglan (PC)

• Zakres ciśnień - od 0,05 MPa do 0,85 MPa

• Typ zaworu - zawór nadmiarowy
